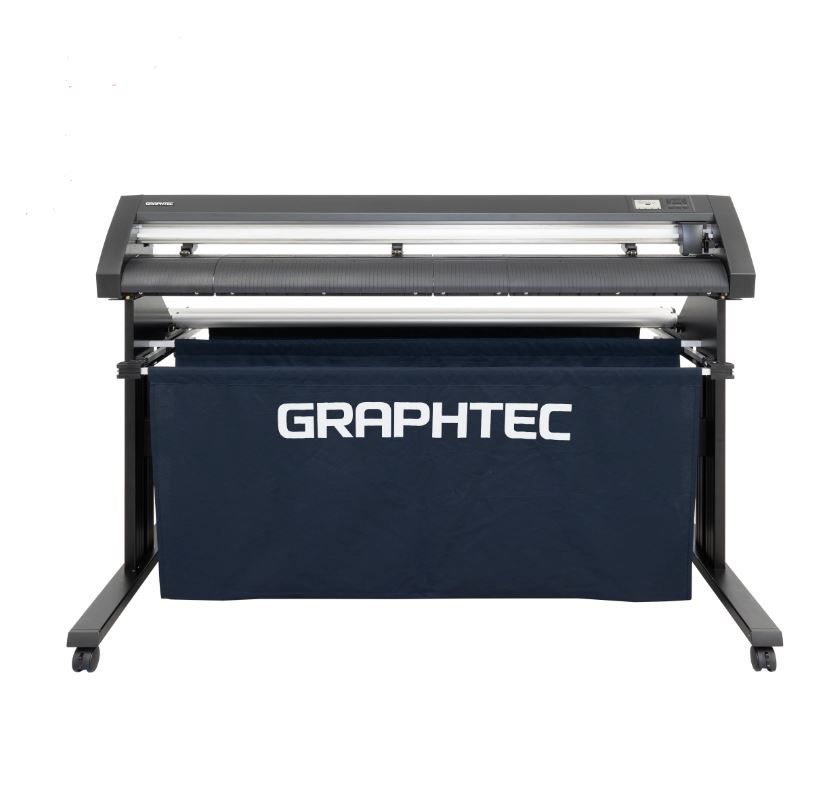

Plotter Corte Graphtec CE 8000-130 AP Stand + Basket
En stock
El plotter de corte Graphtec CE8000-130 AP
Alta precisión y velocidad de corte
Ideal para la producción de publicidad exterior e interior

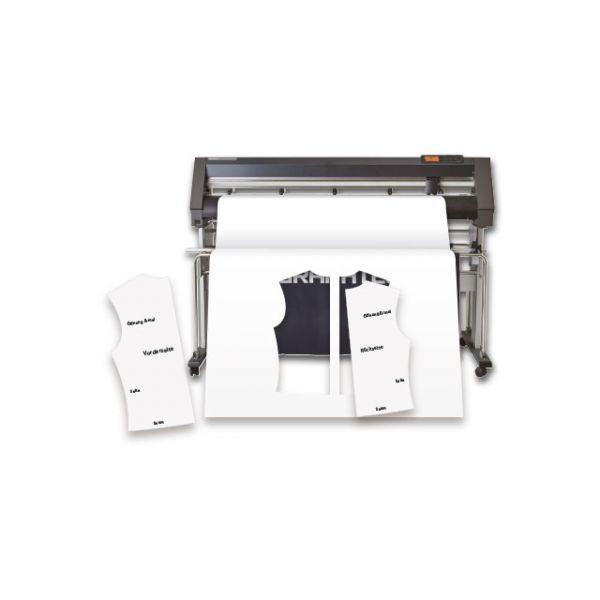

Producción de corte de patrones en tela o papel

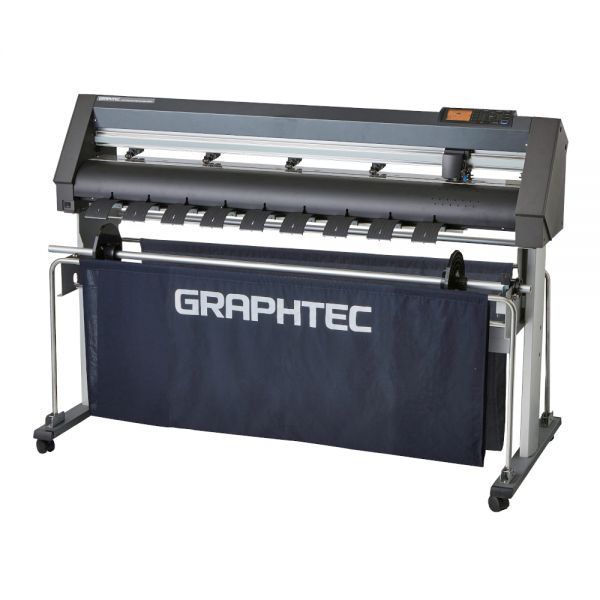

Soporte stand incluido y basket
Plotter Corte Graphtec CE 8000-130 AP Stand + Basket
Cortadora de alta calidad y alta velocidad para aplicaciones de indumentaria
CE8000-130AP es un plotter de corte profesional de alta velocidad diseñado específicamente como un dispositivo de salida para sistemas CAD de indumentaria.
Se ha instalado una configuración de herramienta dual para mejorar la eficiencia de producción y la velocidad de corte de perforación ha sido más rápida en comparación con el modelo anterior. También cuenta con un sistema de navegación de menú fácil de usar con ocho grupos de condiciones preestablecidas que facilita la recuperación instantánea de configuraciones de plotter preprogramadas específicas para el trabajo.

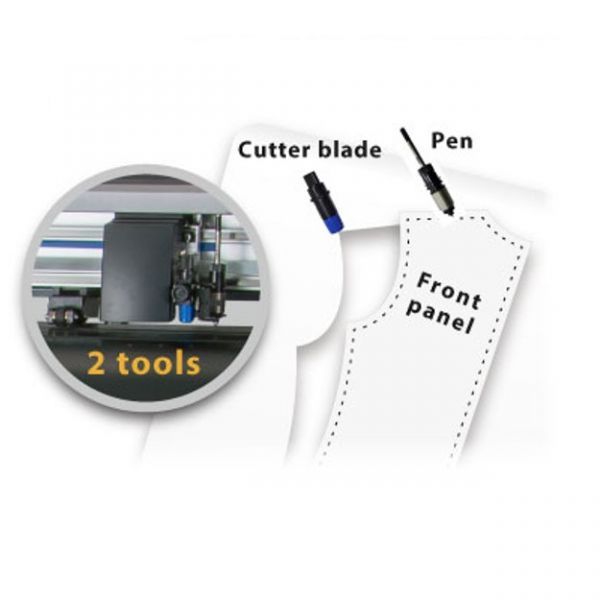

Configuración de herramienta dual para corte y trazado
Contiene un bolígrafo y una cuchilla.
El bolígrafo sirve para trazar y detallar patrones graduados con costuras, texto, muescas, dirección de la fibra, etc. La cuchilla sirve para realizar el corte perforado del contorno del patrón.
La herramienta cambia automáticamente entre cortar y trazar según sea necesario, lo que garantiza un patrón de alta calidad y una máxima productividad.
Mayor velocidad al realizar cortes de perforación
El corte de perforación se realiza controlando la fuerza de corte en lugar de movimientos de la cuchilla hacia arriba o hacia abajo, lo que aumenta drásticamente el rendimiento.
La fuerza se controla mediante el software de diseño mediante un nuevo comando.
Función de alarma de nivel de desgaste de la cuchilla/pluma
Capaz de medir la distancia de corte de consumibles como cuchillas y bolígrafos, y establecer condiciones para el reemplazo de herramientas.
Salida de datos a través de memoria flash USB sin PC
El puerto de lectura de memoria USB permite a los usuarios enviar datos a través de una memoria flash USB sin necesidad de una PC o software dedicado.
- El formato de memoria USB solo es compatible con FAT32.
Tenga en cuenta que no se admiten NTFS ni exFAT.
Alta adaptabilidad al entorno operativo
El diseño del sistema de alimentación de material garantiza que el material cargado se aclimate a la temperatura y humedad ambiente antes de trazar o cortar. La función de alimentación previa de material, seleccionable por el usuario, establece dos pistas externas, lo que mejora el manejo del material.
Juntos, estos dos elementos de alimentación de material garantizan una calidad de corte y trazado confiable dentro del entorno operativo deseado.
Presupuesto
| Artículo | Descripción |
|---|---|
| Tipo de cortador | Alimentación por rollo |
| Sistema de accionamiento | Servo digital |
| Área de corte máxima (An × L) (*1) | 1220 mm × 50 m |
| Área de corte de precisión garantizada (*1) | 1200 mm × 3 m (cuando se utiliza una cesta) |
| Ancho del medio montable (*2) | Mínimo 594 mm |
| Máximo 1321 mm | |
Diámetro interior del rollo de material montable |
3 pulgadas |
Diámetro exterior del rollo de material montable |
Máximo 200 mm |
| Número de rodillos de empuje | 4 |
| Velocidad máxima de corte | 600 mm/s (todas las direcciones) |
| Fuerza de corte | Portaherramientas: 4,41 N (450 gf) Portapluma: 2,94 N (300 gf) |
| Tamaño mínimo de fuente | Fuente Helvética mediana alfanumérica de 5 mm (0,197 pulg.) (*1) |
| Tamaño del paso mecánico | 0,005 mm |
| Tamaño de paso programable | GP-GL: 0,1 / 0,05 / 0,025 / 0,01 mm HP-GLTM ( *3): 0,025 mm |
| Repetibilidad (*1) | 0,1 mm o menos / en unidades de 2 m (Película designada y condiciones de corte) |
| Número de herramientas instalables | 2 |
| Tipos de bolígrafos | Bolígrafo a base de aceite, Bolígrafo con punta de fibra a base de agua |
| Interfaz | USB 2.0 (velocidad máxima), LAN inalámbrica IEEE 802.11b/g/n, Ethernet 10 BASE-T/100BASE-TX ( disponible solo en el modelo LAN con cable ). (*4) |
| Memoria intermedia | 2 MB |
| Conjuntos de comandos | GP-GL / HP-GL TM (*3) (Cambio del panel de control) |
| Mostrar | Panel táctil (240 × 128 puntos) |
| Fuente de poder | CA 100 V-120 V/CA 200 V-240 V, 50/60 Hz (conmutación automática) |
| Consumo de energía | 140 W o menos |
| Entorno operativo | 10 – 30 ?, 35 – 75 % HR (sin condensación) |
Entorno de precisión garantizada |
18 – 28 ?, 40 – 65 % HR (sin condensación) |
| Dimensiones externas (*5) (aprox. An. x Pr. x Al.) |
1644 × 1219 × 1076 mm |
| Peso (*5) (Aprox.) | 45,5 kilos |
| Sistema operativo compatible (*6) | Windows 11/10 |
- Este es el modelo especializado para papel fino de alta calidad para uso en prendas de vestir.
- Operado con condiciones de corte y medios especificados por Graphtec.
- Ancho del soporte montable. El ancho mínimo del papel con precisión garantizada es el ancho cuando los rodillos de empuje se colocan a 5 mm del interior de ambos lados del soporte. No se garantiza el uso de hojas sueltas (papel cortado).
- HP-GL™ es una marca registrada de Hewlett-Packard Company.
- Esta es una opción proporcionada en fábrica.
- Incluye soporte y cesta.
- Graphtec no admite software/controladores utilizados con sistemas operativos que se han vuelto obsoletos y ya no son compatibles con el desarrollador del sistema operativo.
Dimensiones
Accesorios estándar
| Artículo | Descripción | Cantidad |
|---|---|---|
| Cable de alimentación | El tipo de cable es diferente según el destino. | 1 |
| Porta cuchillas de corte | PHP33-CB09N-HS | 1 |
| Cuchilla de corte | CB09UB-1 | 1 |
| Soporte para CE8000-130AP | ST0124, Soporte con cesta | 1 |
| Porta bolígrafo | PHP34-PELOTA | 1 |
| Bolígrafo a base de aceite | KB700-BK (Negro) | 1 |
| Documento impreso | Manual de instalación, Manual de cuchillas de corte y Manual de seguridad, Guía de descarga WEB | 1 |
| Conjunto de módulos WLAN | Módulo WLAN, cubierta del módulo WLAN y tornillos para el módulo WLAN ×2 | 1 |
| Estuche para accesorios | 1 |
